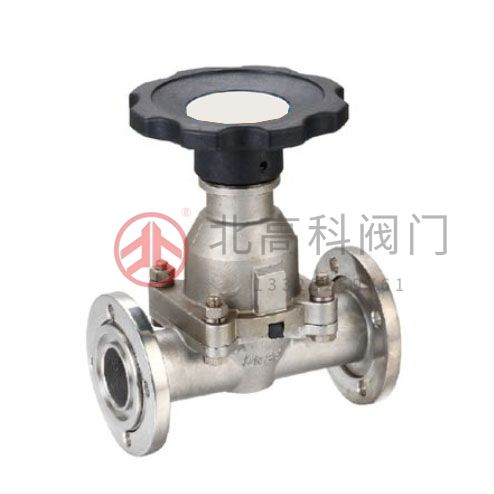

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即 一端焊接，另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体，应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性
适用范围：105～1.3x10-4Pa
漏气率：6.7x10-4Pa.L/S
介质温度：高真空隔膜阀隔膜为丁腈橡胶时－25℃～+80℃ 隔膜为氟橡胶时－30℃～＋150℃
高真空隔膜阀 使用原理,高真空隔膜阀 图片,高真空隔膜阀工矿温度,高真空隔膜阀尺寸如下：
高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性，高真空隔膜阀适用范围：105 ～1.3x10 -4 Pa 高真空隔膜阀漏气率：6.7x10 -4 Pa.L/S 高真空隔膜阀介质温度：高真空隔膜阀隔膜为丁腈橡胶时－25℃～+80℃ 隔膜为氟橡胶时－30℃～＋150℃
高真空隔膜阀使用温度
适用范围Pa | 105～1.3×10ˉ4 |
漏率Pa.L/S | 6.7×10ˉ4 |
介质温度℃ | 隔膜为丁腈橡胶时-25～+80 |
隔膜为氟橡胶时-30～+150 |
高真空隔膜阀技术规范
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
隔膜 | 丁腈橡胶、氟胶 |
阀杆 | 不锈钢 |
连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式
外形及连接尺寸
高真空隔膜阀形形及连接尺寸（mm）Ⅰ型连接管焊接隔膜阀
型号，尺寸 | DN | D | H | A | L | L1 |
GM-10C-H（I） | 10 | 19 | 80 | 55 | 240 | 120 |
GM-25C-H（I） | 25 | 32 | 105 | 80 | 240 | 120 |
GN-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
GM-10D-H（I） | 10 | 19 | 77.5 | 50 | 150 | 150 |
GM-25D-H（I） | 25 | 32 | 105 | 60 | 75 | 75 |
<
<
<
<
<
<
<
<
<
<
