概述
YFG型法兰过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中；此类过滤器保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
特点
抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

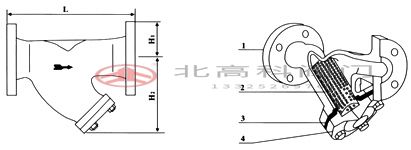

结构示意图
主要零件部件材料表
| 要主零件部件材料表 | Code 序号 | Parts 零件名称 | Materials 材料 |
|---|---|---|---|
| 1 | Bodv 阀体 | CarbonsteelStainlessSteel 碳钢、不锈钢 | |
| 2 | Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
| 3 | Gasket 垫片 | Metal graphite 金属石墨 | |
| 4 | Gauze Filter Cap 滤网盖 | CarbonsteeIStainlessSteel 碳钢、不锈钢 |
技术参数表
| Model 产品型号 | Nominal Diameter(DN) 公称通径 | Connection 连接方式 | Nominal Pressure fMPa) 公称压力 | Max．Allowable TMP(℃) 最高允许温度 | External Dimensions(mm)外形尺寸 | ||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| YFG | 15—20 25 | Flange法兰 | 1.6—4.0 | 425 | 160 150 | 53 58 | 70 95 |
| YFG | 32 | Flange法兰 | 1.6—4.0 | 425 | 1 80 | 73 | 120 |
| YFG | 40 | Flange法兰 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
| YFG | 50 | Flange法兰 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
| YFG | 65 | Flange法兰 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
| YFG | 80 | Flange法兰 | 1.6—4.0 | 425 | 290 | 1 00 | 1 89 |
| YFG | 1 00 | Flange法兰 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
| YFG | 125 | Flange法兰 | 1.6—4.0 | 425 | 400 | 125 | 280 |
| YFG | 1 50 | Flange法兰 | 1.6—4.0 | 425 | 430 | 143 | 345 |
| YFG | 200 | Flange法兰 | 1.6—4.0 | 425 | 500 | 170 | 410 |
| YFG | 250 | Flange法兰 | 1.6—4.0 | 425 | 590 | 203 | 610 |
| YFG | 300 | Flange法兰 | 1.6—4.0 | 425 | 650 | 230 | 690 |
| YFG | 350 | Flange法兰 | 1.6—4.0 | 425 | 700 | 255 | 780 |
<
<
<
<
<
<
<
<
<
<
