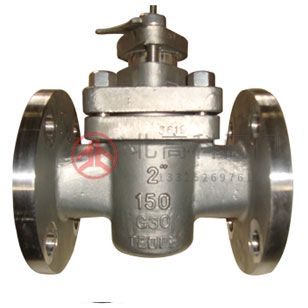

旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
三通压力表旋塞阀主要零件材料
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X14H-4.0C X13H-4.0C | 铸钢 | 铸钢 | 铸钢 | 石墨 |
X14W-4.0T X13W-4.0T | 铸铜 | 铸铜 | 铸铜 | |
X14H-4.0P X13H-4.0P | 不锈钢 | 不锈钢 | 不锈钢 |
主要性能规范
型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 工作温度(℃ | 适用介质 | |
壳体(水) | 密封(水) | ||||
X14H-4.0C X13H-4.0C | 1.6-6.4 | 2.0-7.0 | 1.6-6.4 | ≤150 | 水、蒸气、油品等 |
X14W-4.0T X13W-4.0T | 1.6-6.4 | 2.0-7.0 | 1.6-6.4 | ||
X14H-4.0P X13H-4.0P | 1.6-6.4 | 2.0-7.0 | 1.6-6.4 | 销酸类 | |
主要连接尺寸
X47W-1.0 | |||||||
零件名称 | D | L | G | d | h | H | H1 |
X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14W-4.0T X13W-4.0T | |||||||
X14H-4.0P X13H-4.0P | |||||||
<
<
<
<
<
<
<
<
<
<
