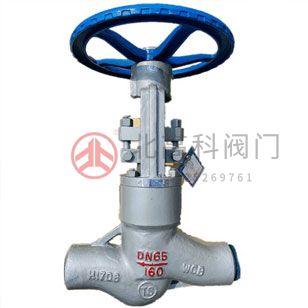

J61Y 铬钼钢截止阀/高温高压电站截止阀/焊接铬钼钢截止阀电站截止阀产品概述:
电站截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站阀门与其他阀门产品相比的特点是高温高压，
独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
J61Y 铬钼钢截止阀/高温高压电站截止阀/焊接铬钼钢截止阀电站截止阀执行标准:
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要尺寸表：
| 型号 | 公称通径DN(mm) | 尺寸(mm) | |||
| L | D1 | D2 | H | ||
| J61H-200 J61Y-200 | 10 | 130 | 10 | 30 | 210 |
| 15 | 130 | 12 | 30 | 210 | |
| 20 | 170 | 22 | 42 | 480 | |
| 25 | 170 | 27 | 42 | 520 | |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
高温高压焊接电站截止阀型号：Z61Y-200；Z61Y-250
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 |
| L | 120 | 170 | 180 | 180 | 250 | 250 | 340 | 390 | 480 | 500 | 600 | 750 | 950 |
| KG | 8.5 | 11.4 | 12.5 | 12.8 | 32 | 33.4 | 45 | 69 | 121 | 177 | 272 | 425 | 493 |
高温高压焊接电站截止阀型号：Z61Y-320
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 180 | 180 | 250 | 250 | 470 | 570 | 660 |
| KG | 8.5 | 11.4 | 12.5 | 12.8 | 32 | 33.4 | 200 | 280 | 340 |
高温高压焊接电站截止阀型号：Z61Y-P54 100；Z61Y-P54 140
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 180 | 180 | 250 | 250 | 470 | 570 | 660 |
| KG | 8.5 | 11.4 | 12.5 | 12.8 | 32 | 33.4 | 200 | 280 | 340 |
高温高压焊接电站截止阀型号：Z61Y-P54 170
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 180 | 180 | 250 | 250 | 782 | 884 | 985 |
| KG | 8.5 | 11.4 | 12.5 | 12.8 | 32 | 33.4 | 150 | 365 | 495 |
<
<
<
<
<
<
<
<
<
<
