调节阀作为工业自动化控制的关键组件，广泛应用于石油、化工、电力、冶金、环保等多个领域。它们的主要作用是根据控制系统的信号，自动调节流体的流量，以维持工艺过程的稳定性和精确性。请跟随北高科阀门一起深入探讨调节阀的工作原理和工作机制，为工程师和技术人员提供专业的技术参考。
一、调节阀的基本组成
调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。阀体和阀盖构成阀门的外壳，阀芯和阀座则负责控制流体的流通，执行机构则提供动力，驱动阀芯移动。
二、调节阀的工作原理
1. 输入信号：控制系统根据工艺要求，输出一个信号给调节阀的执行机构。
2. 信号转换：执行机构将输入信号转换为机械位移，如气动执行机构将气压信号转换为活塞的直线运动。
3. 阀芯移动：执行机构的机械位移带动阀芯在阀座内上下移动，改变流体通道的截面积。
4. 流量调节：随着阀芯位置的改变，流体的流量相应变化，从而达到调节工艺参数的目的。
三、调节阀的类型
1. 直通单座调节阀：结构简单，适用于一般介质的流量控制。
2. 直通双座调节阀：具有较好的密封性能和平衡性，适用于压差较大的场合。

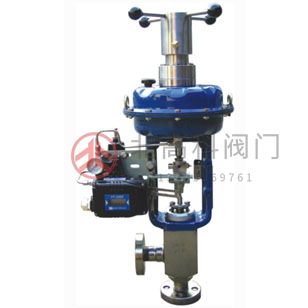

3. 角式调节阀：流体流动方向发生改变，适用于安装空间受限的场合。
4. 蝶阀：结构紧凑，适用于大流量、低压差的控制。
四、调节阀的流量特性
1. 线性特性：阀芯移动与流量变化成线性关系，适用于控制精度要求不高的场合。
2. 等百分比特性：阀芯移动与流量变化的平方根成线性关系，适用于控制压力变化的场合。
3. 抛物线特性：阀芯移动与流量变化的平方成正比，适用于控制粘度变化的场合。
五、执行机构的类型
1. 气动执行机构：利用压缩空气作为动力源，结构简单，反应速度快。

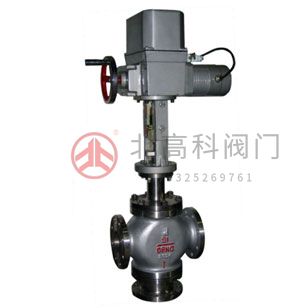

2. 电动执行机构：利用电力作为动力源，控制精度高，适用于智能控制系统。
3. 液动执行机构：利用液压油作为动力源，输出力大，适用于大型阀门。
六、调节阀的控制方式
1. 开关控制：阀门只有全开和全关两种状态，适用于简单的启停控制。
2. 模拟控制：阀门根据输入信号连续调节开度，适用于精确控制流量。
3. 分程控制：一个输入信号分为几个阶段控制阀门，适用于复杂的控制要求。
七、调节阀的附件
1. 阀门定位器：提高阀门的控制精度和响应速度。
2. 减压器：稳定气动执行机构的气源压力。
3. 电磁阀：实现气动执行机构的快速切换。
4. 限位开关：防止阀门超出行程范围。
八、调节阀的选型要点
1. 介质特性：考虑介质的腐蚀性、清洁度、温度、粘度等特性。
2. 流量要求：根据工艺流程的流量变化范围选择合适的阀门规格。
3. 压力损失：选择能够承受系统压力并满足流量要求的阀门。
4. 控制精度：根据控制要求选择具有适当流量特性的阀门。
九、调节阀的安装与维护
1. 正确安装：确保阀门水平或垂直安装，避免影响流量特性。
2. 定期维护：定期检查阀门的密封性能和执行机构的工作状态。
3. 清洁与润滑：定期清洁阀门内部，对活动部件进行润滑。
结语
调节阀的工作原理与工作机制涉及复杂的流体力学、材料科学以及自动控制理论。通过精确控制阀门的开度，调节阀能够可靠地调节流量、压力和温度，满足现代工业对过程控制的高标准要求。选择一个专业的阀门团队来负责通常能带来最佳的结果，作为国内知名的阀门品牌企业，北高科阀门一直秉承以专业的技术指导，高端的技术支持，和完善的售后服务为标准，为您解决一站式的购买需求。
<
<
<
<
<
<
<
<
<
<
