倒吊桶式疏水阀内部有倒吊桶，是对液位敏感的部件，吊桶开口向下，倒吊桶的连接杆带动阀芯启闭阀门。能排出空气，不怕水锤，防污性能好。适用于石油、化工、印刷、造纸、制药等工业蒸汽加热设备和蒸汽管道的蒸汽疏水阀和排水网。
倒吊桶式疏水阀是机械式疏水阀中较强的疏水阀之一。背压≥90%,所有内部零件均采用不锈钢制造，耐磨耐腐蚀；球形阀芯与阀座为直线接触，密封性能好，使用寿命长；间歇排水和连续排水可以将冷凝水排出接近饱和温度，使加热设备达到工作效率。倒吊桶式疏水阀阀座有水封保护，运行时不漏汽，节能效果好。

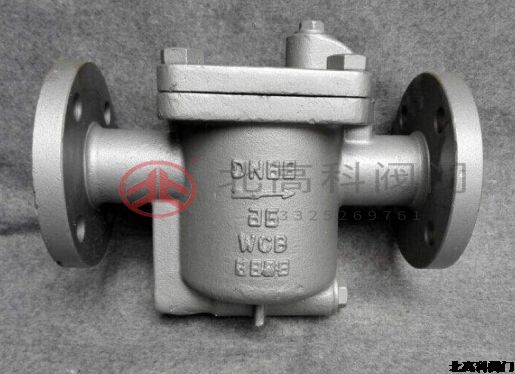

CS45H-16C-P倒吊桶式蒸汽法兰疏水阀铸钢疏水器
倒桶式蒸汽疏水阀的工作原理：
1、倒桶式疏水阀利用冷凝水与蒸汽的密度差的工作原理。内部结构通过杠杆系统与倒置桶连接，以克服蒸汽压力开关。
2、倒桶疏水阀内部为倒桶作为液位敏感元件，倒桶开口朝下。
3、设备刚启动时，管路中出现空气和低温冷凝水。此时疏水阀全开，空气和低温冷凝水迅速排出，装置温度迅速升高。
4、当蒸汽进入倒吊桶时，倒吊桶产生向上的浮力，倒吊桶与杠杆相连，带动阀芯关闭阀门。
5、倒桶上有一个小孔，可以自动排气。当一部分蒸汽从小孔排出时，另一部分蒸汽产生冷凝水，倒吊桶失去浮力而下沉。倒置铲斗与杠杆相连，带动阀芯打开阀门。
6、当蒸汽再次进入倒桶时，阀门再次关闭，循环工作，间歇排水。
倒置式疏水阀的结构特点
1、内腔内所有运动部件均采用不锈钢制造，耐磨、耐腐蚀。
2、由于蒸汽无法到达水封阀座孔，无蒸汽损失，高效节能。
3、浮斗倒置，不会被压坏，不怕水锤，寿命长。
4、倒置桶顶部有通风孔。连续排气性能好，不会形成冷滞和气堵。
5、不受背压影响，可在高背压下正常工作。
6.工作可靠，只有两个运动部件（杠杆和倒置桶），所以不会卡纸。
7、阀座和阀瓣在阀门顶部，阀瓣在阀门顶部。该开关可以让污垢通过，具有良好的自洁性能，不存在污垢的困扰。
<
<
<
<
<
<
<
<
<
<
