专业讲解自力式调节阀的工作原理及作用

自力式调节阀，是一种新型的调节阀。以介质本身的压力和温度为能量驱动阀门自动工作，并利用阀门输出端的反馈信号（压力、差压、温度）通过信号传递给执行机构管，并带动阀瓣改变阀门的开度来调节压力和流量。 ，温度的目的。

自力式控制阀一般可分为：自力式温度控制阀、自力式压力控制阀、自力式流量控制阀等，按其结构功能可适用于大多数流体介质自动调整。它可以有效地将流体介质的自能转化为驱动力，从而控制阀门的开启和关闭。

自力式控制阀用于工业自动化过程控制领域中调节介质流量、压力、温度、液位等过程参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度、液位的调节。

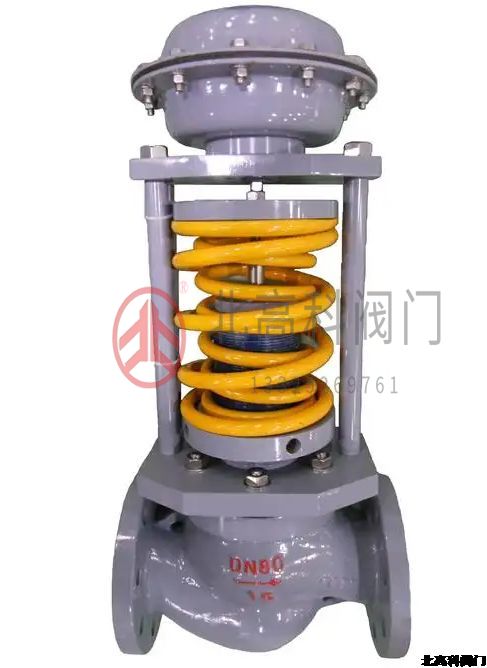

自力式调节阀

自力式调节阀的工作原理：

当介质流体从阀前流过阀座并进行节流时，转化为阀后的压力。然后通过管道输入上腔，作用于上托盘，此时产生的力将等于弹簧的反作用力。这决定了阀芯和阀座的相对位置，从而控制阀后的压力。当阀后压力增大时，作用在顶板上的力也增大，使阀芯关闭至阀座位置，使阀芯与阀座的间距减小，流阻增加，阀后压力降低。 .直到顶板上的力与弹簧反作用力平衡，阀后压力下降到预设值。当阀后压力下降时，作用方向与前面所说的相反，这就是自力式调节阀的工作过程。

对于传统的调节阀而言，自力式调节阀不需要外加能量，仅通过被调节介质的输出信号就可以有效地调节流体介质的性质，不仅大大节省了一些附加附件的成本，还能减少能源的使用，满足国家节能减排的号召.

自力式调节阀是一种不需要外接电源，只依靠被控流体的能量来自行操作，并保持被控变量恒定的调节阀。自力式调节阀（self-operated control valve）依靠流过阀门本身的介质的压力和温度作为能量来驱动阀门自动工作，无需外接电源和二次仪表。自力式调节阀（self-operated control valve）都是利用阀门输出端的反馈信号（压力、差压、温度）通过信号管传递给执行机构，驱动阀瓣改变阀门开度来实现调节压力、流量和温度的目的。
