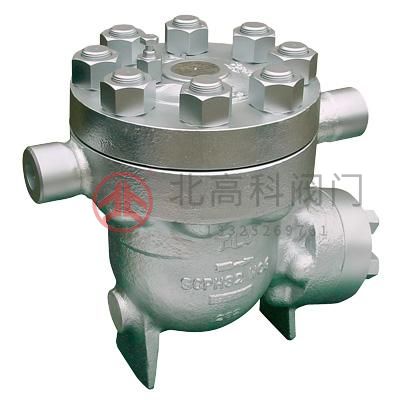

CS11H自动浮球式蒸汽疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
自动浮球式蒸汽疏水阀工作原理
本产品根据浮力的原理,使测体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
自动浮球式蒸汽疏水阀结构特点
1、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
2、能连续排水、性能稳定、排水量大、漏水量小。
3、能排连续饱和水，至使设备凝结水滞存量较少、升温快，加热温度稳定。
自动浮球式蒸汽疏水阀主要零件材料
| 主要零件 | 材料 |
| 阀体 | 碳钢 |
| 阀盖 | 碳钢 |
| 阀座 | 不锈钢 |
| 过滤器 | 不锈钢 |
自动浮球式蒸汽疏水阀主要连接尺寸
| 型号 | CS11H-16C | ||||
| 口径 DN | 15 | 20 | 32 | 40 | 50 |
| L | 150 | 150 | 270 | 280 | 290 |
| H | 195 | 195 | 250 | 290 | 300 |
| H1 | 103 | 103 | 108 | 108 | 108 |
自动浮球式蒸汽疏水阀主要连接尺寸
| 产品型号 | 口径 | 尺寸 | |||||||
| DN | L | H | D | D1 | D2 | b | F | Z- Φ d | |
| CS41H16C-B2540 | 15 | 195 | 195 | 95 | 66 | 45 | 14 | 2 | 4- Φ 14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4- Φ 14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 | |
| CS41H16C-D2540 | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4- Φ 18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4- Φ 18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 | |
| CS41H16C-F25 | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4- Φ 18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8- Φ 18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8- Φ 18 | |
| 125 | 430 | 510 | 245 | 210 | 185 | 22 | 3 | 8- Φ 18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8- Φ 23 | |
<
<
<
<
<
<
<
<
<
<
